Η κατασκευή του θερμοστάτη έγινε με σκοπό τον έλεγχο της θερμοκρασίας του υγρού, στη δεξαμενή του υδραυλικού συστήματος, στο εξωτερικό ασανσέρ του σπιτιού.
Το πρόβλημα που παρουσιάζεται τους χειμερινούς μήνες, κυρίως το πρωί και το βράδυ, όταν η εξωτερική θερμοκρασία είναι χαμηλή, έχει σχέση με τη ρευστότητα του υδραυλικού υγρού, με συνέπεια τη δυσκολία στη λειτουργία του ασανσέρ κατά την άνοδο του θαλάμου.
Το μοτέρ ζορίζεται, η ταχύτητα ανόδου μειώνεται δραματικά και ορισμένες φορές σταματάει και βγάζει σφάλμα.
Αυτό συμβαίνει γιατί η θέση στάθμευσης του θαλάμου είναι στον 3ο όροφο αντί στον πρώτο, για λόγους ασφαλείας και έτσι το υγρό που εγκλωβίζεται εξωτερικά, μέσα στην μπουκάλα, είναι εκτεθειμένο στο κρύο και παγώνει.
Η λύση στο πρόβλημα δόθηκε με την τοποθέτηση στη δεξαμενή ηλεκτρικής αντίστασης από θερμοσίφωνα.
Με τον ηλεκτρονικό ψηφιακό θερμοστάτη της κατασκευής μπορούμε να ρυθμίσουμε τη θερμοκρασία που θέλουμε να έχει το υγρό στη δεξαμενή και να βλέπουμε τις ενδείξεις θερμοκρασίας τοπικά και απομακρυσμένα, σε οθόνη υγρών κρυστάλλων.
Η επιθυμητή θερμοκρασία ρυθμίζεται με το ποτενσιόμετρο
Για την ασύρματη μετάδοση των ενδείξεων θερμοκρασίας, χρησιμοποίησα 2 απλά modules (πομπό - δέκτη) που λειτουργούν στους 433Mhz.
Με το μικρό ρελέ του module (5V) οδηγούμε μεγαλύτερο ρελέ στα 220V για τον έλεγχο της αντίστασης.
Η κατασκευή δοκιμάστηκε επιτυχώς σε πλακέτα δοκιμών και λειτούργησε κανονικά.
Ψηφιακός αισθητήρας DS18b20 probe.
Μικροελεγκτής arduino uno R3
Ποτενσιόμετρο 10ΚΩ
Οθόνη LCD 2Χ16
RF 433 Mhz module - πομπός
Relay module

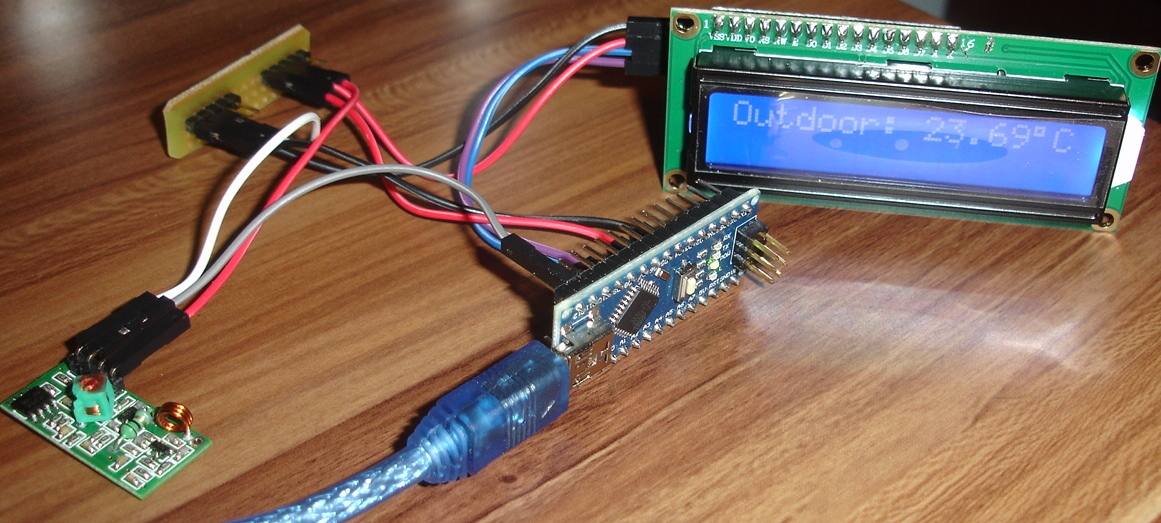

Μικροελεγκτής arduino nano
Οθόνη LCD 2Χ16
RF 433 Mhz module - δέκτης
Σχεδιαγράμματα, κώδικας και λοιπές λεπτομέρειες, σε επόμενη ανάρτηση...
